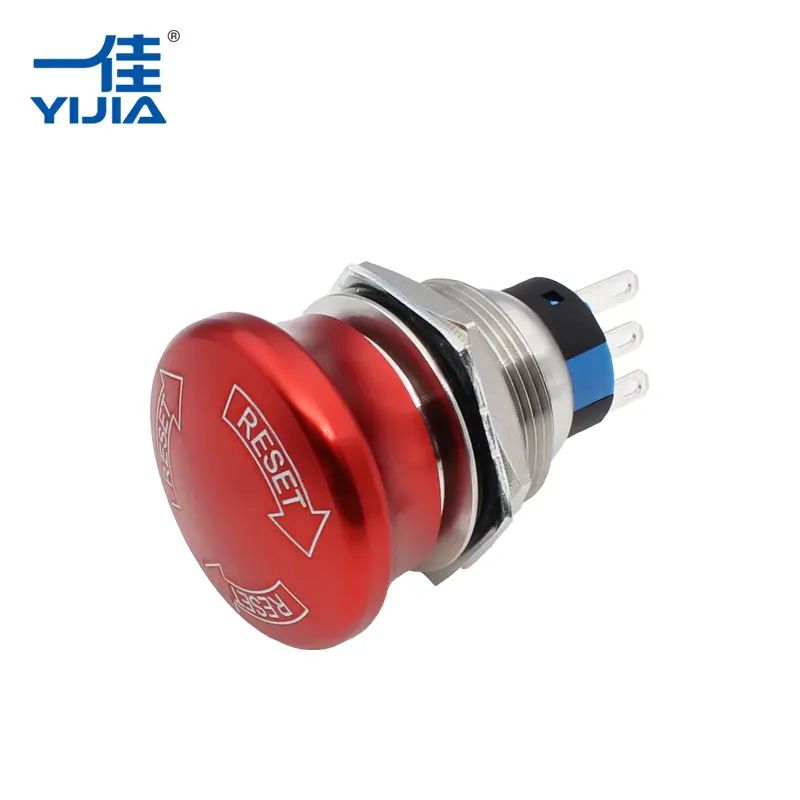

YIJIA Industrial Electrical Co., Ltd.توضیح می دهد که چگونه یکدکمه توقف اضطراریاز مکانیزم قفل فشاری برای خاموش کردن سریع دستگاه و کنترل ایمنی قابل اعتماد استفاده می کند.
در محیطهای صنعتی، دستگاههای کنترل اضطراری باید در صورت وقوع موقعیتهای غیرمنتظره بلافاصله واکنش نشان دهند. ساختار قفل فشاری مورد استفاده در دکمه های توقف اضطراری برای ایجاد یک فرآیند عملیاتی ساده اما قابل اعتماد طراحی شده است که به اپراتورها اجازه می دهد تجهیزات را به سرعت متوقف کنند و از خطرات بیشتر جلوگیری کنند.
از ماشینهای تولیدی گرفته تا سیستمهای اتوماسیون، این مکانیسم به یک راهحل ایمنی رایج تبدیل شده است، زیرا فعالسازی سریع، نشاندهنده وضعیت واضح و عملیات تنظیم مجدد کنترلشده را ترکیب میکند.
دکمه توقف اضطراری یک جزء کنترل ایمنی است که برای قطع عملکرد دستگاه در شرایط غیرعادی طراحی شده است. معمولاً روی پانل های کنترل، تجهیزات تولید، خطوط مونتاژ و ماشین آلات صنعتی که ممکن است نیاز به خاموش شدن فوری باشد، نصب می شود.
برخلاف کلیدهای کنترل معمولی، دستگاه توقف اضطراری برای عملیات شروع و توقف روزانه استفاده نمی شود. هدف اصلی آن ارائه یک پاسخ سریع زمانی است که اپراتورها نیاز به توقف حرکت خطرناک یا جلوگیری از آسیب تجهیزات دارند.
موقعیت های معمولی که نیاز به توقف اضطراری دارند عبارتند از:
- خرابی غیرمنتظره دستگاه
- نگرانی های ایمنی اپراتور
- شرایط عملیاتی غیرعادی
- آماده سازی تعمیر و نگهداری
- آسیب احتمالی تجهیزات
اثربخشی سیستم توقف اضطراری نه تنها به مدار الکتریکی بلکه به طراحی مکانیکی خود دکمه نیز بستگی دارد.
مکانیسم قفل فشاری بر اساس یک حرکت مکانیکی ساده است. هنگامی که اپراتور دکمه اضطراری را فشار می دهد، سر دکمه به سمت داخل حرکت می کند و در موقعیت فعال قفل می شود.
ساختار داخلی معمولاً شامل:
- سر دکمه
- مکانیسم قفل
- ساختار فنری
- بلوک تماس
- بازنشانی سیستم
هنگام فشار دادن:
- سر دکمه به سمت پایین حرکت می کند.
- مکانیسم قفل دکمه را در جای خود نگه می دارد.
- کنتاکت های داخلی حالت الکتریکی خود را تغییر می دهند.
- مدار کنترل دستگاه متصل سیگنال توقف دریافت می کند.
دکمه قفل می ماند تا زمانی که اپراتور یک عمل بازنشانی را انجام دهد. این از بازیابی تصادفی عملکرد دستگاه قبل از بررسی وضعیت جلوگیری می کند.
| فرآیند عملیات | عمل مکانیکی | نتیجه کنترل |
| دکمه اضطراری را فشار دهید | دکمه به سمت داخل حرکت می کند و قفل می شود | سیگنال توقف ماشین فعال شد |
| موقعیت قفل را حفظ کنید | مکانیسم داخلی وضعیت را حفظ می کند | از راه اندازی مجدد تصادفی جلوگیری می کند |
| دکمه را به بیرون بکشید | قفل به صورت دستی آزاد می شود | سیستم می تواند به کنترل عادی بازگردد |
متفاوتدکمه های توقف اضطراریبسته به نیاز برنامه، از روش های مختلف تنظیم مجدد استفاده کنید. نوع فشار کش یکی از رایج ترین طرح ها به دلیل عملکرد ساده آن است.
بازنشانی فشاری با کشیدن دستی سر دکمه به بیرون پس از رفع وضعیت اضطراری کار میکند. مکانیسم داخلی آزاد می شود و به مخاطبین اجازه می دهد به حالت اولیه خود بازگردند.
سایر روش های متداول تنظیم مجدد عبارتند از:
| روش بازنشانی | اصل عملیات | ویژگی های کاربردی |
| بازنشانی فشاری-کششی | دکمه را به سمت بیرون بکشید تا آزاد شود | عملیات ساده و شهودی |
| تنظیم مجدد پیچ و تاب | سر دکمه را بچرخانید تا قفل باز شود | به جلوگیری از انتشار تصادفی کمک می کند |
| تنظیم مجدد کلید | از یک کلید برای رهاسازی استفاده کنید | مناسب برای مناطق با دسترسی محدود |
روش بازنشانی انتخاب شده به طراحی تجهیزات، الزامات ایمنی و محیط عملیاتی بستگی دارد.
یک دکمه بدون قفل می تواند بلافاصله پس از فشار دادن بازگردد، که ممکن است در مورد تکمیل فرمان اضطراری ابهام ایجاد کند. ساختار قفل این مشکل را با ارائه یک نشانه قابل مشاهده و فیزیکی حل می کند.
موقعیت قفل شده چندین مزیت دارد:
- شناسایی واضح وضعیت اضطراری
- جلوگیری از راه اندازی مجدد ناخواسته دستگاه
- بازرسی آسان تر قبل از راه اندازی مجدد تجهیزات
- آگاهی اپراتور بهبود یافته است
برای سیستمهای صنعتی، عملکرد قفل مکانیکی همراه با کنتاکتهای الکتریکی کار میکند تا پاسخ ایمنی مطمئنتری ایجاد کند.
اجزای کنترل صنعتی اغلب در محیط هایی کار می کنند که لرزش، گرد و غبار و استفاده مکرر در آنها رایج است. ساختار فیزیکی دستگاه توقف اضطراری مستقیماً بر عمر مفید آن تأثیر می گذارد.
یک دکمه توقف اضطراری با کیفیت بالا معمولاً از مواد بادوام از جمله گزینه های فلزی مانند فولاد ضد زنگ برای بهبود استحکام مکانیکی و مقاومت در برابر ضربه استفاده می کند.
در مقایسه با سازه های پلاستیکی استاندارد، طرح های فلزی می توانند موارد زیر را ارائه دهند:
| ویژگی طراحی | مزیت عملی |
| محفظه فلزی | مقاومت بهتر در برابر ضربه های مکانیکی |
| ساختار دکمه تقویت شده | پشتیبانی از عملیات مکرر |
| سیستم تماس پایدار | اتصال الکتریکی قابل اعتماد را حفظ می کند |
| مواد مقاوم در برابر سایش | عمر عملیاتی را افزایش می دهد |
این ویژگیها به اجزای کنترل اضطراری کمک میکنند تا در کاربردهای صنعتی سختگیرانه قابل اعتماد باقی بمانند.
حرکت مکانیکی دکمه باید با ساختار تماس الکتریکی همراه باشد. هنگامی که دکمه اضطراری فعال می شود، کنتاکت های داخلی تغییر حالت داده و سیگنالی را به سیستم کنترل ارسال می کنند.
ترتیبات تماس مشترک عبارتند از:
- کنتاکت های معمولی بسته (NC) برای مدارهای ایمنی
- بلوک های تماس متعدد برای سیگنال های کنترلی مختلف
- طرح های مدولار برای نصب انعطاف پذیر
استفاده از مواد تماس قابل اعتماد به کاهش خرابی های الکتریکی ناشی از تعویض مکرر کمک می کند. همراه با مکانیزم های بهینه فنر، سیستم تماس از عملکرد ثابت در شرایط اضطراری پشتیبانی می کند.
دستگاه های توقف اضطراری به طور گسترده در صنایعی استفاده می شود که ماشین آلات به قابلیت خاموش شدن فوری نیاز دارند.
ماشینهای تولیدی اغلب شامل دکمههای اضطراری بر روی پانلهای کنترل یا قابهای دستگاه میشوند تا اپراتورها بتوانند به سرعت به مشکلات غیرمنتظره پاسخ دهند.
تجهیزات رباتیک و خطوط تولید خودکار به عملکردهای خاموش شدن سریع برای محافظت از اپراتورها و تجهیزات نیاز دارند.
کابینت های کنترل عملکردهای توقف اضطراری را برای ارائه مدیریت ایمنی متمرکز یکپارچه می کنند.
ماشینهایی که شامل قطعات متحرک، سیستمهای برش یا مکانیزمهای نوار نقاله هستند معمولاً از کنترلهای اضطراری به عنوان بخشی از طراحی ایمنی خود استفاده میکنند.
انتخاب یک قطعه مناسب برای توقف اضطراری مستلزم در نظر گرفتن الزامات مکانیکی و الکتریکی است.
عوامل مهم عبارتند از:
| عامل انتخاب | دلیل |
| روش بازنشانی | نحوه بازگشت سیستم به کار را تعیین می کند |
| پیکربندی تماس | باید با طراحی مدار کنترل مطابقت داشته باشد |
| اندازه نصب | سازگاری با کنترل پنل را تضمین می کند |
| محیط عملیاتی | بر الزامات مواد و حفاظت تأثیر می گذارد |
| دوام مکانیکی | بر قابلیت اطمینان طولانی مدت تأثیر می گذارد |
یک جزء کنترل اضطراری به درستی انتخاب شده می تواند ایمنی ماشین را بهبود بخشد و در عین حال از روش های نگهداری و عملیات راحت پشتیبانی کند.
همانطور که اتوماسیون صنعتی همچنان در حال توسعه است، اجزای ایمنی بخش های اساسی طراحی ماشین باقی می مانند. دکمه توقف اضطراری یک ارتباط مستقیم بین اپراتورها و سیستم های حفاظتی تجهیزات است.
YIJIA Industrial Electrical Co. Ltd. بر روی محصولات کنترل الکتریکی صنعتی از جمله کلیدهای دکمه فشاری، لامپ های سیگنال، رله ها، کنتاکتورها، زنگ ها و اجزای کنترل اضطراری تمرکز دارد. از طریق بهبود مستمر محصول و شیوه های مدیریت کیفیت، YIJIA راه حل های طراحی شده برای برنامه های مختلف کنترل صنعتی را توسعه می دهد.
مکانیزم قفل فشاری با ترکیب عملکردهای قفل مکانیکی و سوئیچینگ الکتریکی کار می کند و یک روش پاسخ اضطراری واضح و قابل اعتماد ایجاد می کند. با ساخت و ساز بادوام و طراحی عملیات عملی،دکمه توقف اضطراریهمچنان نقش مهمی در بهبود ایمنی و قابلیت اطمینان کنترل در تجهیزات مدرن صنعتی ایفا می کند.
