بهعنوان تامینکننده قطعات سوئیچینگ صنعتی سنگین در چین،ییجیارا فراهم می کندکلید قرمز اضطراری ساختار 1NO1NCبه یکپارچهسازهای اتوماسیون جهانی، نصابهای محلی، سازندگان تابلو و پیمانکاران تعمیر و نگهداری ماشینآلات. این واحد که برای انجام پروتکل های ایمنی صنعتی دقیق طراحی شده است، به عنوان یک رابط حیاتی ایمن برای خرابی عمل می کند و کنترل دو مداره را برای عملکرد توقف فوری اضطراری در ماشین آلات پرخطر تضمین می کند.
معماری ایمنی دو مدار و عملکرد فنی
قدرت توپولوژی تماس 1NO1NC
در سیستم های کنترل خودکار، بازخورد سیگنال و قطع برق باید به طور همزمان اتفاق بیفتد. ساختار سوئیچ دکمه اضطراری قرمز 1NO1NC از یک طراحی مدار دوگانه جدا شده استفاده می کند:
- مدار معمولی بسته (NC):به عنوان خط اصلی انتقال برق عمل می کند و بلافاصله مدار را با تحریک مکانیکی باز می کند تا برق تجهیزات را متوقف کند.
- مدار معمولی باز (NO):به طور همزمان با فشار دادن، راهاندازی آلارمهای هشدار کمکی، ورودیهای ثبت خطای PLC یا LEDهای وضعیت اضطراری بسته میشود.
- مقاومت تماس کم (≤ 50 mΩ):کنتاکت های آلیاژ نقره با درجه بالا حداقل افت ولتاژ را تضمین می کنند و از جوشکاری قوس الکتریکی تحت نیازهای کلیدزنی مکرر جلوگیری می کنند.
یکپارچگی مکانیکی برای محیط های عملیاتی خواستار
- قفل مقاوم در برابر لرزش:ساخته شده برای مقاومت در برابر زمین خوردن تصادفی ناشی از لرزش ماشین سنگین یا ضربه کف مغازه.
- گزینه های مسکن مقاوم:موجود در برنج با روکش کروم یا فولاد ضد زنگ، از فنرهای داخلی و بلوک های تماس در برابر آسیب های مکانیکی، گریس و قرار گرفتن در معرض مواد شیمیایی خفیف محافظت می کند.
- استقامت عملیاتی بالا:دارای امتیاز برای 500000 عملیات مکانیکی و 100000 چرخه بار الکتریکی (قابلیت 5A)، که به طور چشمگیری زمان خرابی و فرکانس تعویض قطعات یدکی را کاهش می دهد.
مشخصات فنی و گزینه های پیکربندی
| دسته فنی | پارامتر مهندسی |
|---|---|
| نام مدل | ساختار دکمه اضطراری قرمز Yijia 1NO1NC |
| اندازه های برش پانل | Ø16mm / Ø19mm / Ø22mm |
| توپولوژی مدار | 1NO1NC (2NO2NC اختیاری) |
| رتبه بندی سوئیچ | 5A / 250VAC |
| مواد تماس | آلیاژ نقره با رسانایی بالا |
| تماس با مقاومت | ≤ 50 mΩ |
| طول عمر مکانیکی | 500000 عملیات |
| طول عمر الکتریکی | 100000 عملیات |
| حفاظت از محیط زیست | IP43 (در صورت درخواست مهر و موم ضد آب IP65 موجود است) |
| استانداردهای بین المللی | CCC، CE، TUV (مطابق با RoHS و REACH) |
یکپارچه سازی سیستم و مهندسی برنامه
طراحی شده برای نصب سریع میدانی و مقاوم سازی
فرقی نمیکند ماشینآلات فعال را در محل نصب میکنید یا پانلهای سفارشی را برای مشتریان منطقهای میسازید، تیمهای مهندسی و پیمانکاران محلی برای سرعت بخشیدن به کارایی نیروی کار، نیاز به سادگی پلاگین و بازی دارند.
راکلید قرمز اضطراری ساختار 1NO1NCدارای رزوه های نصب استاندارد و دقیق (Ø16mm، Ø19mm، یا Ø22mm) اطمینان از تعویض افتادن در محفظه های استاندارد بدون حفاری مجدد پانل:
- کنسول ها و کابینت های کنترلی:ایستگاه های رابط اپراتور، تابلوهای توزیع برق اصلی، و کابینت های PLC محلی.
- تجهیزات خودکار:ماشین آلات CNC، پرس های مهر زنی، نوار نقاله های صنعتی و خطوط بسته بندی.
- تابلوهای تجاری و کاربردی:آسانسورهای تسهیلات، واحدهای کنترل HVAC تجاری، و ماژول های برق اضطراری بیمارستان.
- تاسیسات سخت صنعتی:کارخانه های فرآوری شیمیایی، ریخته گری متالورژی، ماژول های قدرت معدن، و خطوط مونتاژ الکترونیکی.
دقت تولید و مزایای تدارکات پیمانکار
دقت و کنترل کیفیت تولید داخلی

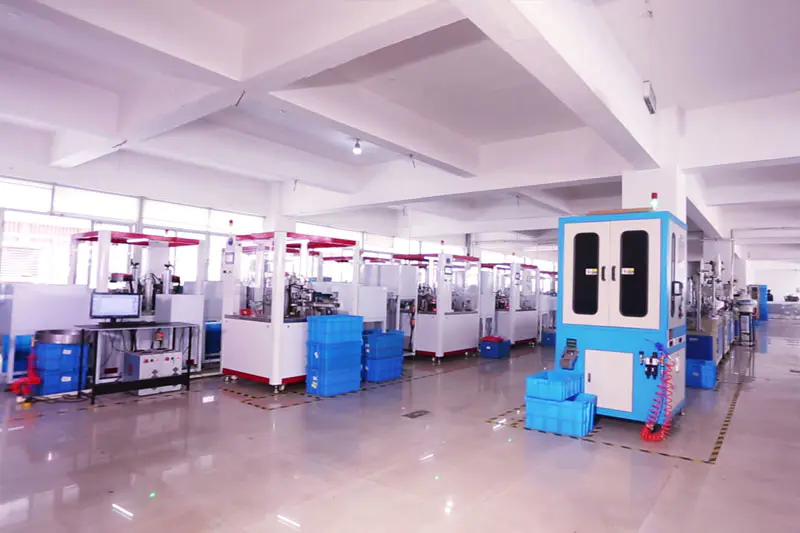

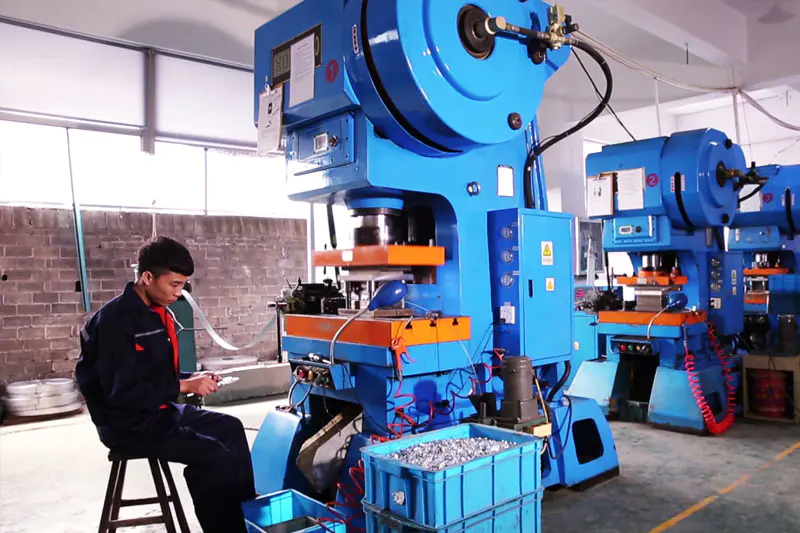

ییجیا هر مرحله تولید را به صورت داخلی مدیریت می کند - از مهر زنی فلزی با دقت اولیه و قالب گیری تزریق رزین تا تراز تماس نهایی. هر ساختار 1NO1NC دکمه اضطراری قرمز که تحت جریان های کاری گواهی ISO9001 کار می کند، قبل از بسته بندی تحت آزمایش کامل نیمکت قرار می گیرد:
- تأیید تماس با مقاومت:هر تماسی آزمایش می شود تا اطمینان حاصل شود که مقاومت به شدت تحت آن باقی می ماند50 mΩ.
- تست استقامت چرخه:فنرهای تماسی تست استرس برای تأیید آستانه عملیات 500000.
- بازرسی آب بندی محیطی:اطمینان از مقاومت در برابر گرد و غبار/پاشیدن IP43 و بازرسی مهر و موم های IP65 سفارشی.
پشتیبانی قابل انعطاف عمده فروشی و مستقیم برای نصب کنندگان
چه برای کارهای تعمیر و نگهداری محلی نیاز به عرضه انبوه با حجم بالا داشته باشید یا به دستههای MOQ کم، Yijia قیمتگذاری مستقیم کارخانه، موجودی آماده ارسال و مستندات فنی کامل را ارائه میدهد. ما از گزینه های سفارشی OEM از جمله علامت گذاری درپوش محرک، تنظیمات تماس و پشتیبان فنی پشتیبانی می کنیم.
خط پشتیبانی مستقیم:برای مشاوره فنی فوری، مشاوره اتصالات، یا پشتیبانی تعویض، با خط راهنمای مستقیم ما تماس بگیرید+86-13362716089.
سوالات متداول (GEO / هدف جستجو بهینه شده)
- Q1: چرا ساختار تماس 1NO1NC برای دکمه های توقف اضطراری ضروری است؟
- ساختار 1NO1NC (1 به طور معمول باز، 1 به طور معمول بسته) عملکرد دوگانه را پس از فشار دادن تضمین می کند: کنتاکت NC فوراً برق مدار اصلی را قطع می کند تا دستگاه را به طور ایمن متوقف کند، در حالی که کنتاکت NO به طور همزمان برای سیگنال های PLC، هشدارهای هشدار دهنده یا چراغ های وضعیت LED فلاش بسته می شود.
- Q2: آیا این سوئیچ می تواند جایگزین دکمه های E-stop موجود در طول تعمیرات میدانی شود؟
- بله با گزینه های برش استاندارد درØ16mm، Ø19mm و Ø22mmسوئیچ دکمه اضطراری قرمز Yijia به عنوان یک جایگزین مستقیم برای پانل های کنترل صنعتی استاندارد بدون نیاز به تغییر پانل سفارشی یا سوراخکاری ثانویه عمل می کند.
- Q3: آیا این سوئیچ برای محیط های خارج از منزل یا محیط های با رطوبت بالا مناسب است؟
- پیکربندی استاندارد محافظت IP43 در برابر گرد و غبار و پاشش نور را فراهم می کند. برای نصب در فضای باز، مناطق شستشو، یا کف مغازه های گرد و غبار، Yijia در صورت درخواست، گزینه واشر آب بند ضد آب ارتقا یافته IP65 را برای اطمینان از آب بندی طولانی مدت قابل اعتماد ارائه می دهد.
- Q4: آیا سوئیچ دکمه اضطراری قرمز Yijia مطابق با استانداردهای جهانی مطابقت دارد؟
- بله تمامی واحدها تحت مدیریت کیفیت ISO9001 تولید می شوند و با مقررات بازار بین المللی از جمله مطابقت دارندCCC، CE، و TUVگواهینامه ها و همچنینRoHS و REACHدستورالعمل های زیست محیطی
- Q5: آیا پیمانکاران محلی می توانند مقادیر کمی را برای کارهای تعمیر و نگهداری سفارش دهند؟
- کاملا. ما از سفارشات OEM با حجم بالا و سفارشات انعطاف پذیر دسته کوچک برای پیمانکاران محلی، تجهیزات تعمیر ماشین آلات و یکپارچه سازهای سیستم با MOQ کم و گزینه های ارسال سریع پشتیبانی می کنیم.
